Właściwości gruntu – kluczowe znaczenie rezystywności w systemach cieplnych i elektrycznych
Podłoże, na jakim powstają instalacje energetyczne, budownicze czy infrastrukturalne, wpływa na ich działanie o wiele bardziej, aniżeli niejednokrotnie się zakłada. Zarówno rezystywność cieplna, jak oraz rezystywność elektryczna gruntu determinują wydajność, bezpieczeństwo i trwałość systemów technicznych. Dokładne zbadanie tych parametrów to krok konieczny, by uniknąć błędów projektowych i zyskać kompletną kontrolę nad inwestycją.
Rezystywność elektryczna – fundament dla skutecznego uziemienia
Wartość rezystywności elektrycznej, wyrażona w ?•m, ma bezpośredni wpływ na efektywność instalacji zabezpieczających w układach elektrycznych. To nadrzędny czynnik przy budowie systemów uziemiających, zabezpieczeń odgromowych i przy projektowaniu infrastruktury zasilanej odnawialnymi źródłami energii. Informacja o tym, jak prąd przepływa przez grunt, przekłada się dosadnie na jakość zabezpieczeń i zgodność z przepisami.

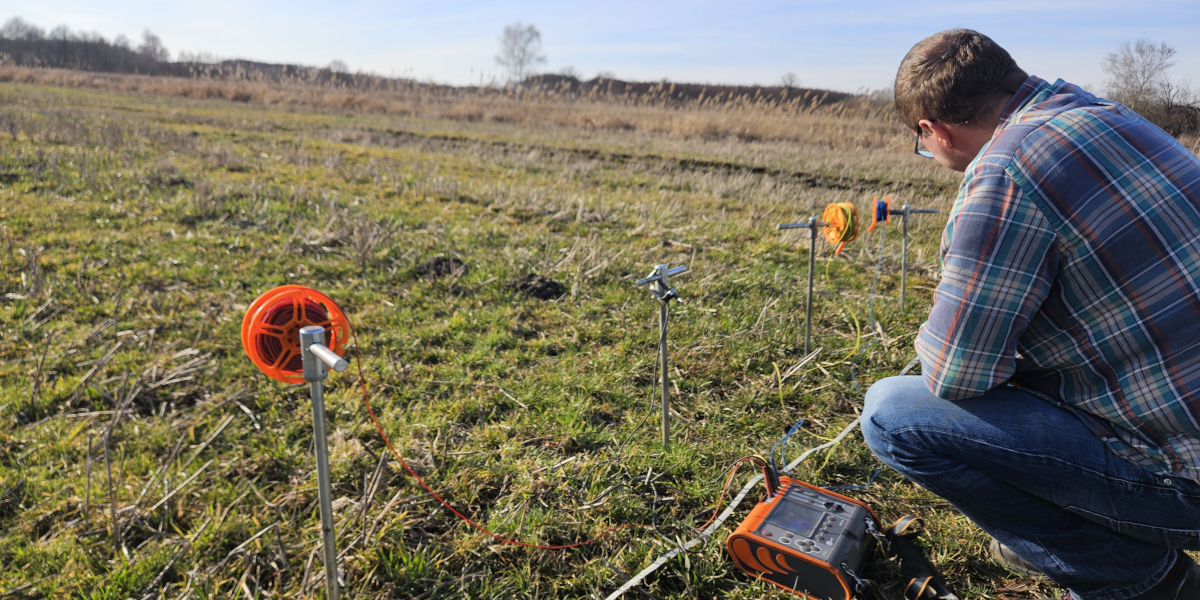

Badanie rezystywności elektrycznej wykonywany jest metodą czterech elektrod (metoda Wennera), z wykorzystaniem kompetentnego urządzenia Sonel MRU 200. Dzięki serii pomiarów z różnym rozstawem sond tworzymy profil gruntu, jaki gwarantuje ocenę jego jednorodności oraz dostosowanie konstrukcji uziemienia do rzeczywistych warunków geologicznych.
Z jakiego powodu należałoby wykonać pomiar elektrycznej rezystywności gruntu?
Precyzyjne dane zapewniają zaprojektowanie uziemienia zgodnego z aktualnymi normami (m.in. PN EN oraz IEEE), uniknięcie zagrożeń związanych z przepięciami i oszczędności materiałowe. Im dokładniejsze pomiary, tym większa okazja na dobranie optymalnej długości oraz lokalizacji uziomu, co przekłada się na niższe koszty i lepsze parametry ochronne całego systemu.
Rezystywność cieplna – jak grunt zwraca ciepło?
Równie istotnym parametrem jest rezystywność cieplna gruntu, mierzona w m•K/W. Od niej zależy, jak skutecznie grunt prowadzi ciepło, co ma ogromne znaczenie w wypadku odwiertów geotermalnych (GHE), tras kabli energetycznych czy analiz cieplnych w geotechnice. Precyzyjny pomiar zezwala uniknąć przewymiarowania instalacji, zredukować wydatki odwiertów oraz polepszyć ogólną wydajność systemu.
W jaki sposób prowadzi się pomiar cieplnej rezystywności?

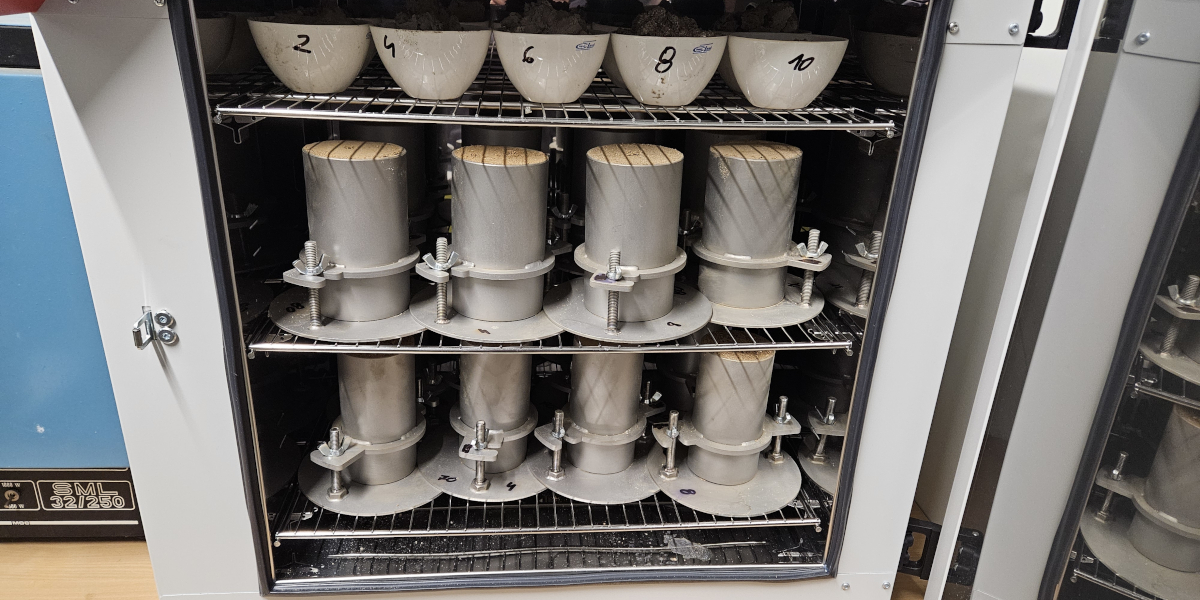

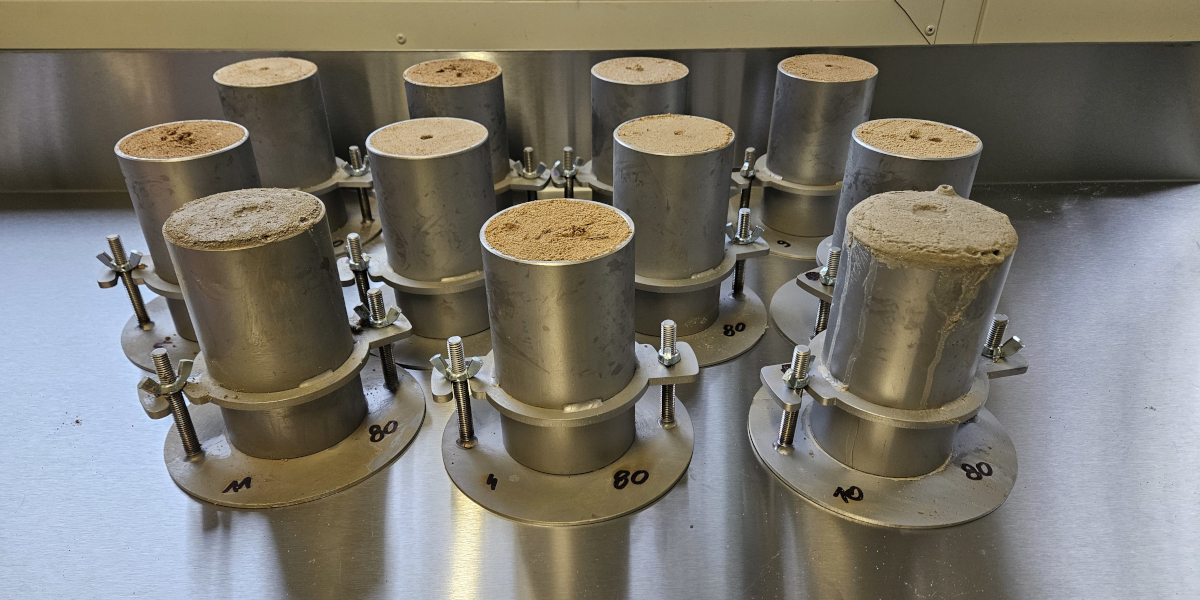

Badania przeprowadzane są zgodnie z normami ASTM D5334-22AE1 i IEEE Std 442-2017. W zależności od warunków inżynieryjnych test można wykonać bezpośrednio w gruncie (in-situ) – przy użyciu zestawu Hukseflux FTN02, lub też w laboratorium, korzystając z urządzenia Thermtest TLS-100. W przypadku badań laboratoryjnych analizowane są próbki gruntu zarówno o naturalnej strukturze, jak oraz odtworzone z materiału pobranego z odwiertów.

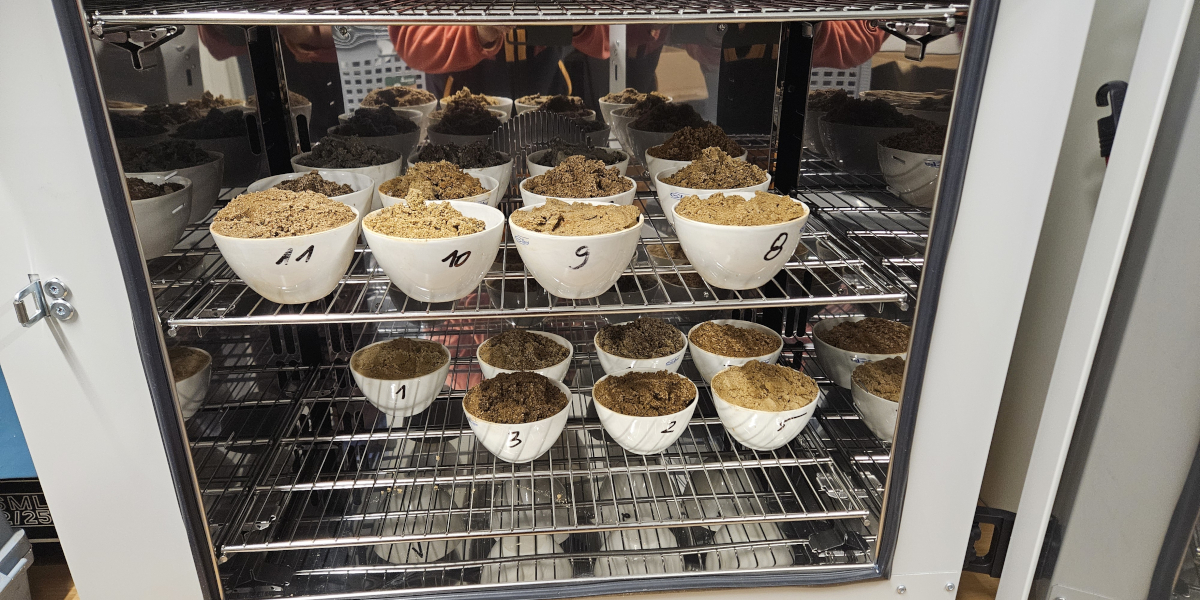

Co więcej, pomiar prowadzony jest w trzech przeróżnych stanach wilgotności: naturalnym, suchym (po suszeniu przez 12 godzin) oraz nasyconym (po nasiąkaniu wodą przez 20 godzin). Takie podejście zezwala wnikliwie określić, jakim sposobem grunt zachowuje się w przeróżnych warunkach eksploatacyjnych.
Role pomiarów cieplnych w praktyce
Dane o przewodności cieplnej gruntu są potrzebne przy projektowaniu pomp ciepła, tras kabli elektroenergetycznych, a także przy budowie modeli numerycznych w inżynierii geotechnicznej. Umożliwiają optymalizację długości odwiertów, zapewnienie słusznych parametrów pracy urządzeń oraz redukcję strat cieplnych.
Co daje inwestorowi pomiar cieplnej rezystywności?
Zysk z dobrze wykonanego pomiaru jest wielowymiarowy: niższe wydatki odwiertów, poprawniejsza skuteczność energetyczna, pełna kontrola nad wymianą ciepła z gruntem oraz lepsze podstawy do przygotowania dokumentacji projektowej. Dokładność pomiaru przekłada się bezpośrednio na sukces całej inwestycji.
Profesjonalne pomiary – podstawa właściwych decyzji
Firma GEOARENA oferuje kompleksowe pomiary właściwości gruntu, dopasowane do potrzeb inwestycji w całej Polsce. Dzięki zastosowaniu nowoczesnych narzędzi oraz pracy zgodnej z obowiązującymi normami, gwarantujemy dobre dane potrzebne przy planowaniu instalacji geotermalnych, elektroenergetycznych i systemów OZE. Skontaktuj się z nami – dobierzemy słuszną metodę, wykonamy badania i przygotowujemy kompletną dokumentację.
